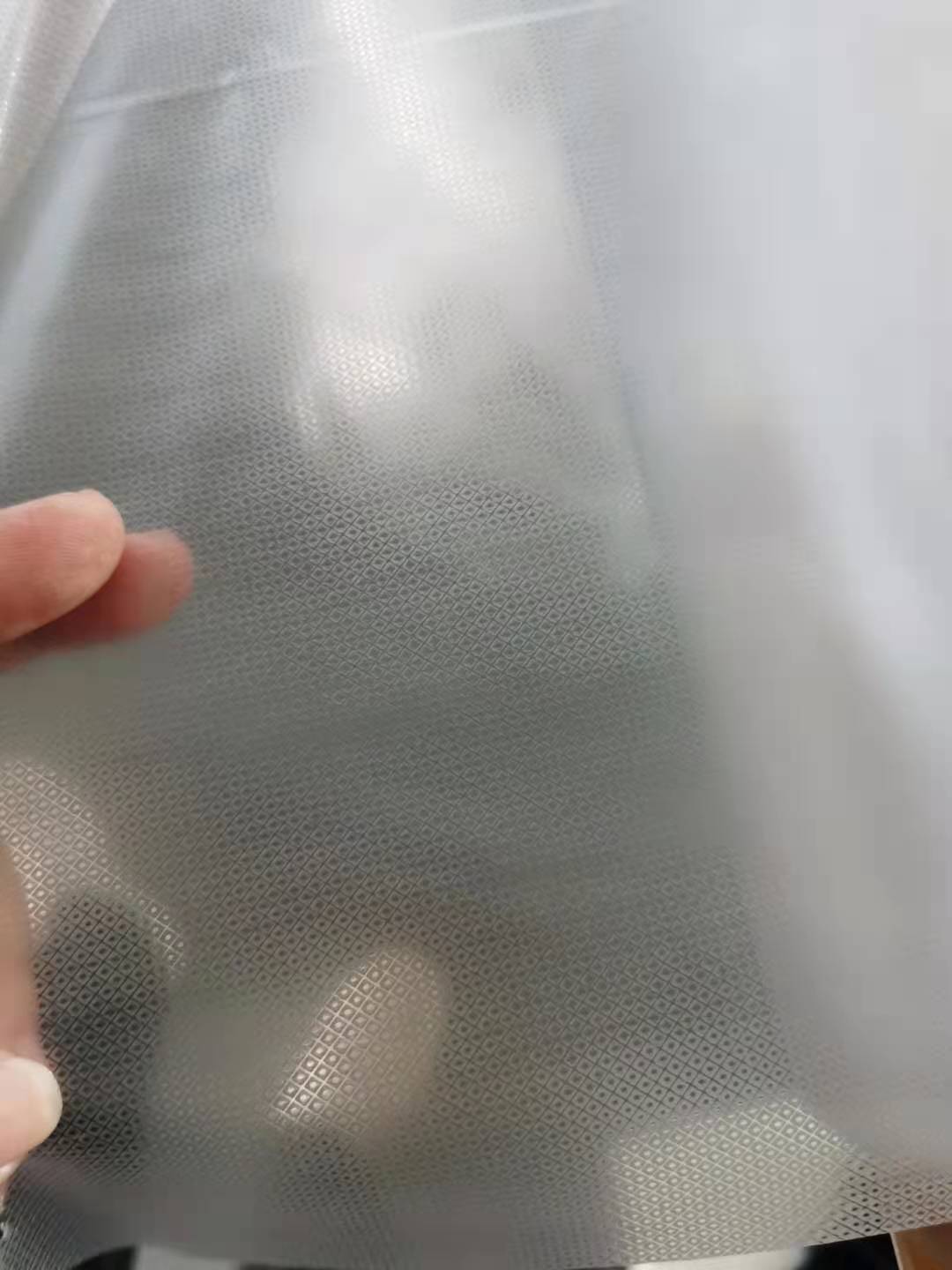

聚酰胺薄膜的拉伸強度、伸長率和撕裂強度均較高，耐寒性和耐（nài）熱性(可在-60～200℃環（huán）境中使用)好，而且無毒，耐油和保香性優良，對氧氣（qì）有（yǒu）阻隔作用，所以多（duō）用來作（zuò）各種食品的包裝；又由於這種（zhǒng）薄膜可在120℃左右的高溫下進行蒸汽消毒，故可製作食品（pǐn）袋及醫療器具容器，還可作電（diàn）器絕緣材料。

聚酰膠薄（báo）膜既（jì）可和LDPE、PP薄膜複合，又可和（hé）鋁箔複合，主要是用來作（zuò）包裝材料。

1)原料選擇 聚酰胺（àn）薄膜（mó）的擠出吹塑成（chéng）型一般（bān）多用（yòng）樹脂，樹脂也可用（yòng）擠出流延法(采用T型模具)生產平膜（mó）。這（zhè）些樹脂也可共擠生產複合（hé）膜（mó）。

(3)工藝

1)聚酰膠薄膜擠出吹塑成型（xíng）生產工藝（yì）順序與聚乙烯薄膜擠出吹塑成型生產工藝順序完全相同。

2)原料幹（gàn）燥。PA料吸水性高，一般情況下原料投（tóu）產前必須經幹燥處理。一（yī）般多用高於100℃的（de）溫度（dù），采（cǎi）用真（zhēn）空（kōng）幹燥（zào），使樹脂中的含（hán）水量小於0.1%(較高的含水（shuǐ）量易使薄膜（mó）產生氣（qì）泡)。幹燥處理後的（de）樹脂應在（zài）密閉的容器內存放，或立即投入生產。

3)擠出機的機筒溫度：加料段為245℃、塑化段為245℃、均化段為240℃，成型模具溫度為240℃。

4)膜泡牽引速度為10～20m/min，吹脹比為1.5～2。

5)注意事項。

1聚酰胺是一種易分解的結晶性聚合物，塑化加工（gōng）溫（wēn）度範圍小，所以要嚴格控製溫度範圍。如料溫偏低，粘度高，易（yì）加大主機工作負荷；如料溫過高，又易分解。

②膜泡吹脹比大於2時，膜泡運行不穩定（dìng），薄膜（mó）易產生皺紋。

3采（cǎi）用風冷（lěng）卻（què）膜泡時，牽引棍與模具出口距離（lí）控製在1.5～2.5m範圍（wéi）內。

④膜泡用水冷卻時，模具出料口與水環間的距離要盡量（liàng）小；水冷卻薄膜後，要用60℃的溫（wēn）度幹燥為宜。

南（nán）京免费午夜福利视频精工機械有限公司有專業的片材生產線，公（gōng）司主營的片材機製造生產線有:PET/PRET片材生（shēng）產線，PP片材生產（chǎn）線，PP真空型材擠出生產線，PP/PC真空板材生產線（xiàn），PC/PP瓦楞板生（shēng）產線，PVDF光伏（fú）背板生產線，PMMA亞克力片（piàn）材生產線，PE防水卷（juàn）材生產線，高性能阻隔類（lèi）片材生（shēng）產線（xiàn），光學麵板生產線，多層共（gòng）擠片材生產線等（děng）。

公司地址:江蘇省南（nán）京市江寧區東善橋開拓路11號

聯係方式:025 5183 9686/133 9078 0291

地址：南京市江寧區秣陵街道開拓路11號南京免费午夜福利视频精工機（jī）械有限公司

網址：www.nbcredit.net    www.njsumino.com

聯係人：李生13476699931
